一 、性能特点：
(1) 性能提升的中档电桥
(2) 读数稳定和高分辨率显示，可监测测试电平
(3) 可选择8个典型测试频率，最高达100KHZ
(4) 可长期精确测量无需专门校准
(5) 30Ω,100Ω两种输出阻抗
(6) 回档分选,Handler接口,提供RS-232接口

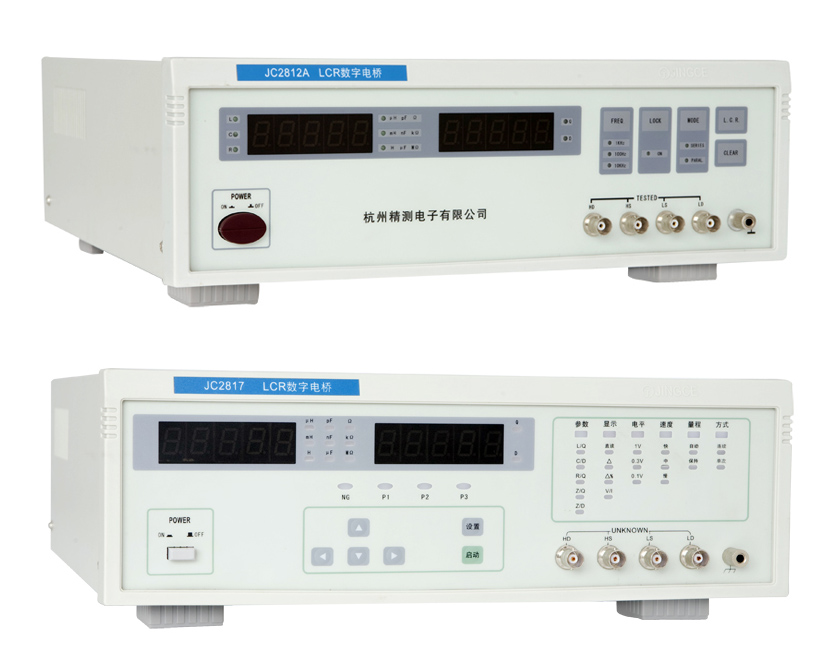

二 、JC2812/JC2812A/JC2812B/JC2817技术指标：
型号 |
JC2812 |
JC2812A |
JC2812B |
JC2817 |
测试频率
|
100Hz,120Hz,1kHz |
100Hz,1kHz,10kHz |
100Hz,120Hz,1k/10kHz |
100Hz,120Hz,1k/10k/
20k/40k/50kz/100kHz |
测试参数 |
L,C,R,Q,D |
L,C,R,Q,D |
L/Q, C/D, R/Q,
Z/D, Z/Q |
L/Q, C/D, R/Q,
Z/D, Z/Q |
测试电平 |
0.3Vrms |
0.3Vrms |
0.1Vrms,0.3Vrms,
1.0Vrms |
0.1Vrms,0.3Vrms,
1.0Vrms |
测试精度 |
L,C,R:0.25%,Q:0.25%,
D:0.1%(基本误差) |
L,C,R:0.2%,Q:0.2%,D:0.1%(基本误差) |
L,C,R:0.05%,Q:0.05%,D：0.03%( (基本误差) |
L,C,R:0.05%,Q:0.05%,D：0.03%( (基本误差) |
测量范围 |
L:0.1μH~9999H |
L:0.1μH~9999H |
L:0.0001μH~99999H |
L:0.0001μH~99999H |
C:0.1pF~19999μF |
C:0.1pF~19999μF |
C:0.001pF~99999μF |
C:0.0001pF~99999μF |
R:0.1mΩ~99.99MΩ |
R:0.1mΩ~99.99MΩ |
R/Z:0.0001Ω~
99999MΩ |
R/Z:0.0001Ω~
99999MΩ |
Q:0.01%~999% |
Q:0.01%~999% |
Q:0.01%~999% |
Q:0.01%~999% |
D:0.01%~999% |
D:0.01%~999% |
D:0.01%~999% |
D:0.01%~999% |
|
|
△%:0.01%-99999% |
△%:0.01%-99999% |
|
|
handler inter face |
尺寸 |
330(W) × 100(H)× 310(D) mm |
重量 |
5KG |
附件 |
Test clamp JC28001 or JC26001, Test cable JC28002 or Kelvin test cable JC26004,
Short calibration tinsel JC28003, power cable |
输入电压 |
AC:220V±10%,50Hz±2Hz% |
|
